Αυτόματη τοποθέτηση Cnc Busbar κοπής Punching μηχανή κάμψης
video
Αυτόματη τοποθέτηση Cnc Busbar κοπής Punching μηχανή κάμψης

Αυτόματη τοποθέτηση Cnc Busbar κοπής Punching μηχανή κάμψης

Μια επαγγελματική μηχανή επεξεργασίας ζυγών παραγωγής που ενσωματώνει τρεις λειτουργίες κάμψης, κοπής και διάτρησης ράβδων, γνωστή και ως μηχανή ζυγού τρία σε ένα. Έχει τα χαρακτηριστικά της πολυλειτουργικότητας, της υψηλής ακρίβειας και της υψηλής απόδοσης. Κάθε μονάδα της μηχανής διαύλου μπορεί να εξοπλιστεί με σύστημα ελέγχου CNC, το οποίο μπορεί να προσαρμοστεί ανάλογα με τις ανάγκες. Οι χειριστές μπορούν να ρυθμίσουν τις απαιτούμενες παραμέτρους γωνίας κάμψης, παραμέτρους διάτρησης, παραμέτρους κοπής κ.λπ., βελτιώνοντας σημαντικά την απόδοση και την ακρίβεια της παραγωγής ζυγών. Αυτή η μηχανή επεξεργασίας ζυγών μπορεί να επεξεργαστεί ράβδους με μέγιστο μέγεθος 16 mm (πάχος) * 260 mm (πλάτος).

Αποστολή ερώτησής

Περιγραφή



περιγραφή προϊόντος
Αυτόματη τοποθέτηση Cnc Busbar κοπής Punching μηχανή κάμψης
Αυτό το μηχάνημα είναι εξοπλισμένο με τρεις σταθμούς επεξεργασίας: διάτρηση, διάτμηση,
και κάμψη. Είναι σχεδιασμένο με τρία ανεξάρτητα υδραυλικά συστήματα, και το
Οι σταθμοί διάτρησης, διάτμησης και κάμψης μπορούν να λειτουργούν ταυτόχρονα. Η μπουνιά
Ο σταθμός ελέγχει τις συντεταγμένες διάτρησης μέσω σερβοκινητήρων και PLC, ενεργοποιώντας
συνεχής τοποθέτηση και διάτρηση των πορωδών τεμαχίων εργασίας, η οποία είναι αποτελεσματική και
ακριβής. Ο σταθμός κοπής ελέγχει αυτόματα το μέγεθος του μπλοκ κοπής
σερβοκινητήρες και PLC, καθιστώντας το βολικό και αποτελεσματικό. Τα χειριστήρια του σταθμού κάμψης
το μήκος κάμψης μέσω ενός σερβοκινητήρα, εντοπίζει αυτόματα το μπλοκάρισμα του υλικού
θέση, και μπορεί να επιτύχει ένα πρόγραμμα για τον εντοπισμό πολλαπλών γωνιών και θέσεων κάμψης.

Busbar Bending Cutting Punching Cnc Machine
Busbar Bending Cutting Punching Machine Manufacturers
product-1-1
Busbar Bending Cutting Punching Cnc Machine
● Λειτουργία διάτρησης
(1) Ορίστε πολλαπλές ακανόνιστες τρύπες διάτρησης με διαφορετικές συντεταγμένες και συμπληρώστε απευθείας τις συντεταγμένες
(2) Ρυθμίστε πολλαπλά πρότυπα: 1 τρύπα, 2 τρύπες, 4 τρύπες κ.λπ., καθιστώντας απλή και αποτελεσματική την άμεση εφαρμογή προτύπων.
Busbar Cutting Punching Bending Cnc Machine
● Λειτουργία κοπής
(1) Ρυθμίστε το ίδιο μήκος για να κόψετε πολλά κομμάτια
(2) Ορίστε διαφορετικά μήκη για να κόψετε πολλά κομμάτια και μεμονωμένα κομμάτια διαφορετικού μήκους.
Busbar Cutting Bending Punching Cnc Machine
● Λειτουργία κάμψης
(1) Η διεπαφή χρήστη είναι διαισθητική και εύκολη στην κατανόηση.
(2) Σταθερή απόδοση και εύκολη λειτουργία.
(3) Υψηλή ακρίβεια κάμψης και καλή επαναληψιμότητα της λειτουργίας Αυτό το σύστημα είναι εύκολο στη λειτουργία, διαισθητικό και διαθέτει λειτουργία μνήμης για όλες τις παραμέτρους. Απλώς ακολουθήστε σωστά τις οδηγίες για να ολοκληρώσετε εύκολα την επεξεργασία διαφόρων τεμαχίων εργασίας.
Τεχνικές παράμετροι
product-1-1
Λειτουργικότητα
Μονάδα
DSCNC-50ZPS


Επεξεργασία διάτρησης
Μέγιστη δύναμη διάτρησης (KN)
500
Εύρος διάτρησης (㎜)
ф 4.3~ф 36
Μέγιστο πάχος (mm)
16
Μέγιστο πλάτος (mm)
260


Επεξεργασία διάτμησης
Μέγιστη δύναμη διάτμησης (KN)
800
Μέγιστο πάχος (mm)
16
Μέγιστο πλάτος (mm)
260


Επεξεργασία κάμψης
Μέγιστη δύναμη κάμψης (KN)
500
Μέγιστο πλάτος (mm)
260
Μέγιστο πάχος (mm)
16
Συνολικές διαστάσεις
χιλ.
2100*1710*1670
Motor Power
KW
3×5,5KW
βάρος μηχανής
ΚΙΛΟ
2350 κιλά
Απαιτήσεις ισχύος
V/F
380V,220V,415V Προσαρμόσιμο
Αριθμός σερβομηχανισμών
σειρά
4
Αποτελεσματική διαδρομή διάτρησης του άξονα Υ
χιλ.
1200 χλστ
Διατρητική αποτελεσματική διαδρομή άξονα Χ
χιλ.
2200 χλστ
Αποτελεσματική διαδρομή διάτμησης άξονα Χ
χιλ.
1200 χλστ
Στροφή στάσης κάμψης
χιλ.
1000 χιλιοστά

λεπτομέρειες προιόντος

★Μονάδα διάτρησης
① Υιοθέτηση ενός ενσωματωμένου πικάπ έξι καλουπιών (οι οπές εγκατάστασης του καλουπιού επεξεργάζονται

Κέντρα κατεργασίας CNC με υψηλή ακρίβεια).

② Κατά τη χρήση, δεν χρειάζεται να αντικαθιστάτε συχνά το καλούπι, βελτιώνοντας έτσι την απόδοση εργασίας.

③ Δεν υπάρχουν εσοχές στην επιφάνεια του τεμαχίου εργασίας.

④ Εξοπλισμένο με σύστημα σερβομηχανισμού CNC για αυτόματη τοποθέτηση, το οποίο μπορεί να αγγίξει

Ρυθμίστε την απαιτούμενη απόσταση διάτρησης και το βήμα στην οθόνη και ρυθμίστε αυτόματα το

Θέσεις άξονα Υ και άξονα Χ για την επίτευξη γεώτρησης υψηλής ακρίβειας χωρίς την ανάγκη σήμανσης.

⑤ Η οθόνη αφής CNC διάτρησης μπορεί να αποθηκεύσει πολλαπλά σετ παραμέτρων μεγέθους διάτρησης,

και το σύστημα μπορεί να αποθηκεύσει επεξεργασμένες παραμέτρους μεγέθους διάτρησης. Την επόμενη φορά το ίδιο

Το τεμάχιο εργασίας υποβάλλεται σε επεξεργασία, μπορεί να κληθεί απευθείας χωρίς περαιτέρω επεξεργασία.


Cnc Hydraulic Busbar Punching Machine



★Μονάδα κοπής
① Υιοθέτηση δομής διάτμησης διπλής στήλης και διπλής λεπίδας.

② Το επάνω και το κάτω μαχαίρι τοποθετούνται κάθετα και παράλληλα για να διασφαλιστεί ότι το

Οι ακμές κοπής είναι επίπεδες και χωρίς γρέζια Χωρίς σκουπίδια.

③ Ο σταθμός κοπής ελέγχει αυτόματα το μέγεθος του μπλοκ κοπής μέσω του σερβομηχανισμού
κινητήρες και PLC, καθιστώντας το βολικό και αποτελεσματικό.
Cnc Hydraulic Busbar Cutting Machine

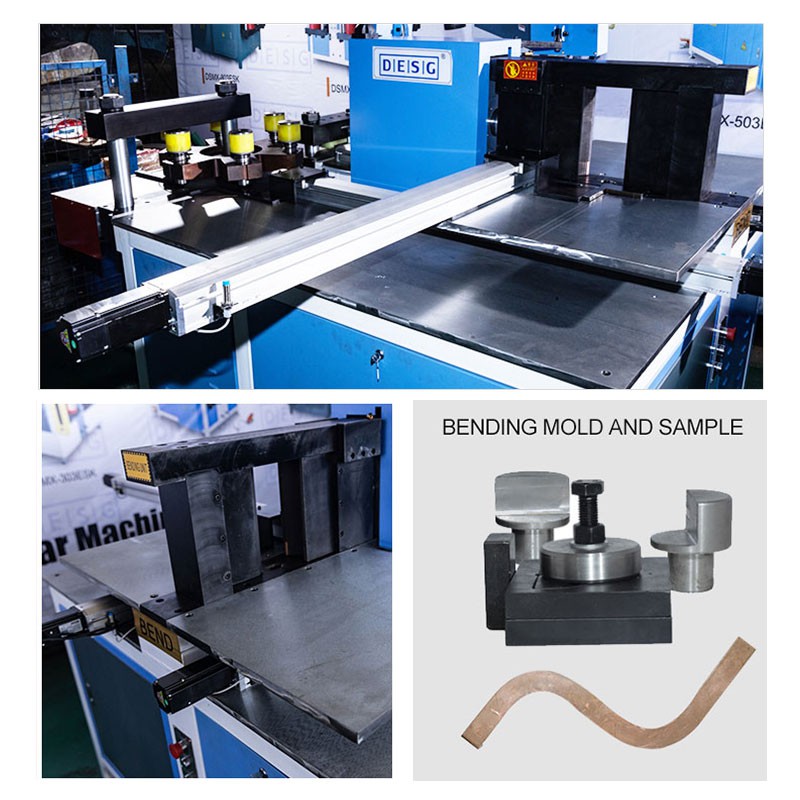

★Μονάδα κάμψης
① Ολοκληρώστε την οριζόντια και κάθετη κάμψη αλλάζοντας το καλούπι.
② Εισαγάγετε τη γωνία κάμψης και το πάχος των ράβδων χαλκού και αλουμινίου για να πραγματοποιήσετε γωνιακή κάμψη.
③ Υιοθέτηση συστήματος ελέγχου PLC Siemens, με υψηλή ακρίβεια κάμψης.
④ Η αριστερή πλευρά του σταθμού κάμψης είναι εξοπλισμένη με σύστημα σερβομηχανισμού CNC για αυτόματη
τοποθέτησης (προαιρετικό σύμφωνα με τις απαιτήσεις). Ρυθμίζοντας την απόσταση κάμψης και
γωνία μέσω της οθόνης αφής, ο άξονας X προσαρμόζει αυτόματα τον άξονα Y τοποθέτησης
για CNC υδραυλικό έλεγχο της γωνίας κάμψης, επιτυγχάνοντας κάμψη υψηλής ακρίβειας
χωρίς να χρειάζεται σήμανση.
⑤ Η οθόνη αφής κάμψης CNC μπορεί να αποθηκεύσει πολλαπλά σετ παραμέτρων μεγέθους κάμψης,
και το σύστημα μπορεί να αποθηκεύσει τις επεξεργασμένες παραμέτρους μεγέθους κάμψης για επόμενη χρήση χωρίς περαιτέρω επεξεργασία.
Cnc Hydraulic Busbar Bending Machine


★Έλεγχος PLC
① Υιοθετώντας ένα πλήρες υπολογιστικό σύστημα Siemens, ο έλεγχος CNC επιτυγχάνεται μέσω
η συνεργασία PLC και αισθητήρων μετατόπισης, καθιστώντας την κάμψη πιο ακριβή. ο
Ο εξοπλισμός υπολογίζει αυτόματα το μήκος κοπής, τη γωνία κάμψης και το σημείο κάμψης, κάνοντας
Cnc Copper Busbar Punching Machine
Δείγματα προϊόντων
Αυτόματη τοποθέτηση Cnc Busbar κοπής Punching μηχανή κάμψης
Η κύρια λειτουργία είναι η επεξεργασία ζυγών χαλκού και αλουμινίου σε διαφορετικές προδιαγραφές.
Με σχετική μονάδα λειτουργίας, μπορεί να κάνει διάφορα είδη επεξεργασίας σε ζυγό χαλκού και αλουμινίου
γρήγορα και εύκολα, όπως διάτμηση/κοπή διάτρησης (κυκλική οπή και επιμήκης οπή),
επίπεδη/οριζόντια κάμψη, κάθετη κάμψη U-κάμψη, ανάγλυφο επίπεδο πίεση, συστροφή
Cable connectorprocessing etc.Multifunctional Cnc Busbar Processing Machine Machine Busbar Bending Machine.
Cnc Copper Busbar Cutting Machine
Δυνατότητα εφαρμογής προϊόντος
Η πολυλειτουργική μηχανή επεξεργασίας χάλκινων ζυγών τριών σε ένα που χρησιμοποιείται για αυτόν τον εξοπλισμό διανομής
χρησιμοποιείται ευρέως στην κατασκευή συσκευών διανομής, ηλεκτρικών πινάκων ελέγχου, υψηλής και χαμηλής τάσης
εξοπλισμός διανομής, υποσταθμοί, μετασχηματιστές τάσης, ηλεκτρικοί διακόπτες, ναυπηγική βιομηχανία, ηλεκτρικός ανελκυστήρας
κατασκευή, κατασκευή ηλεκτρικών ντουλαπιών και κατασκευή προϊόντων συστημάτων διανομής.
Cnc Copper Busbar Bending Machine
Εταιρικό Προφίλ
Η Jinan Deshang CNC Equipment Co., Ltd. είναι επαγγελματίας κατασκευαστής επεξεργασίας ζυγών
μηχανές, μηχανές επεξεργασίας σειρών χαλκού και αλουμινίου και εξοπλισμός επεξεργασίας λεωφορείων.
Διαθέτει 15 χρόνια εμπειρίας παραγωγής, ώριμη τεχνολογία, υψηλή απόδοση, γρήγορη παράδοση και
εγγυημένη εξυπηρέτηση μετά την πώληση. Τα προϊόντα μας διαθέτουν πιστοποιητικά ποιότητας ISO9001 και CE και SGS
πιστοποίηση για τη συνοδεία παραγγελιών πελατών. Ταυτόχρονα, το DESG δέχεται επίσης OEM ή ODM
παραγγελίες, η ελάχιστη ποσότητα παραγγελίας είναι ένα σετ. Οι κατηγορίες προϊόντων της DESG περιλαμβάνουν: τρία σε ένα
Μηχάνημα επεξεργασίας ζυγών, κινητή μηχανή επεξεργασίας ράβδων, εργαλεία διαύλου και άλλα είδη
εξοπλισμό, διευκολύνοντας τους χρήστες να επιλέξουν το καταλληλότερο μηχάνημα για την εργασία τους, άρα μας
Ο εξοπλισμός μπορεί να ικανοποιήσει τις απαιτήσεις των πελατών για την κατασκευή αλουμινίου και όλων των εφαρμογών
απαιτούνται σενάρια χάλκινων ζυγών. Η ακρίβεια κατεργασίας είναι το πιο σημαντικό χαρακτηριστικό
του εξοπλισμού και οι μηχανές DESG είναι πολύ ακριβείς στην κοπή, τη διάτρηση και ιδιαίτερα την κάμψη,
που είναι ακριβώς το στοιχείο της ακρίβειας που αναζητούν οι χρήστες αυτού του τύπου μηχανών. DESG
είναι ένας από τους γνωστούς κατασκευαστές μηχανών ζυγών στην Κίνα. Τα προϊόντα της μηχανής ζυγών
χρησιμοποιούνται ευρέως σε μηχανήματα επεξεργασίας ζυγών, συσκευές διανομής υψηλής και χαμηλής τάσης, υποσταθμούς,
λεωφορείων, γέφυρες, ηλεκτρικοί διακόπτες, εξοπλισμός επικοινωνίας, οικιακές συσκευές, ναυπηγική,
εξοπλισμός αυτοματισμού γραφείου, κατασκευή ανελκυστήρων, κατασκευή ντουλαπιών και άλλα ηλεκτρικά
συσκευές Ολοκληρωμένη κατασκευή. Επί του παρόντος, η DESG ελπίζει να αυξήσει περαιτέρω το μερίδιο αγοράς και
πωλήσεις προϊόντων, επομένως ελπίζει να δημιουργήσει μια μακροπρόθεσμη και σταθερή σχέση συνεργασίας με τους αντιπροσώπους
που ενδιαφέρονται για συνεργασία. Η DESG μπορεί να καλύψει τις ανάγκες των πελατών σε όλο τον κόσμο και των ειδικών μας
οι μηχανικοί μπορούν να παρέχουν τεχνική υποστήριξη στους πελάτες ανά πάσα στιγμή.
Hydraulic Busbar Bending Machine Manufacturers


The New Hydraulic Busbar Bending Machine Manufacturers
CNC copper busbar bending machine
product-1-1
Συσκευασία προϊόντος
Συσκευασμένο σε τυπικά ξύλινα κουτιά εισαγωγής και εξαγωγής, απαλλαγμένα από υποκαπνισμό και επεξεργασμένα με προστασία σκουριάς.
Plc Control Hydraulic Busbar Bending Tool
