Μηχανή Bar Bar Bar Bar

Το DSMX -503 esk (τρεις αντλίες, η λειτουργία κάμψης CNC, το πικάπ των έξι θέσεων) διαθέτει τρεις σταθμούς επεξεργασίας που μπορούν να λειτουργούν ταυτόχρονα: διάτρηση, διάτμηση και κάμψη. Η διαδικασία κάμψης ελέγχεται από την Siemens PLC και χρησιμοποιείται κυρίως για την επεξεργασία των δακτυλίων χαλκού και αλουμινίου διαφορετικών προδιαγραφών. Κατά τη διάρκεια της λειτουργίας, πρέπει μόνο να επιλέξετε τον αντίστοιχο σταθμό επεξεργασίας για να εκτελέσετε διάφορες επεξεργασίες σε δοχεία χαλκού και αλουμινίου.

Αποστολή ερώτησής

Περιγραφή

Περιγραφή προϊόντων

Το DSMX -503 esk είναι ένα μηχάνημα ben bar bar, εξοπλισμένο με τρεις αντλίες, με τρεις σταθμούς επεξεργασίας για διάτρηση, κοπή και κάμψη και μπορεί να λειτουργήσει ταυτόχρονα. Η λειτουργία CNC κάμψης είναι ακριβής και με πικάπ με έξι θέσεις, είναι πιο αποτελεσματική. Η μονάδα κάμψης υιοθετεί κλειστή κάμψη για να εξασφαλίσει την ακρίβεια και τη σταθερότητα της επεξεργασίας.

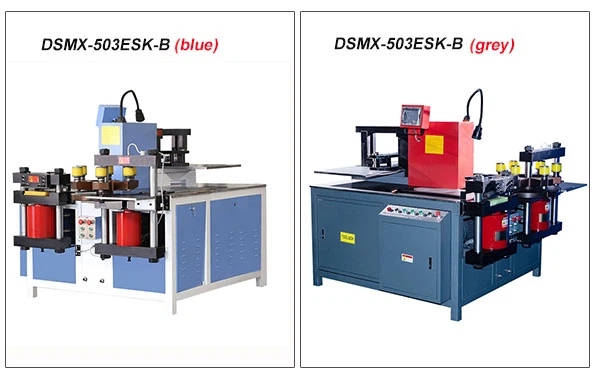

Ο εξοπλισμός παρέχει δύο κλασικές επιλογές εμφάνισης γκρι και μπλε. Εάν έχετε άλλες απαιτήσεις χρώματος, υποστηρίζουμε επίσης την προσαρμογή. Είτε στην εξουσία και τις κατασκευαστικές βιομηχανίες, είτε στην κατασκευή ηλεκτρικού εξοπλισμού, όπως τα γραφεία διανομής υψηλής και χαμηλής τάσης και τα ντουλάπια διακόπτη, το DSMX -503 esk μπορεί να βασιστεί στις ισχυρές λειτουργίες του για να ολοκληρώσει άριστα τα καθήκοντα επεξεργασίας των λεωφορείων χαλκού και αλουμινίου και είναι ο δεξιός άνθρωπος για να βελτιώσει την αποδοτικότητα της παραγωγής.

Βασικές παραμέτρους

1. Μονάδα διάτρησης:
Μέγιστη δύναμη διάτρησης:500KN,

Διάμετρος διάτρησης (mm): Φ4.3-36
Μέγιστο πάχος:16 χιλιοστά,

Μέγιστο πλάτος:260mm
2. Μονάδα διάτμησης:
Μέγιστη δύναμη διάτμησης:800KN,

Μέγιστο πάχος διάτμησης:16mm
Μέγιστο πλάτος διάτμησης: 260mm
3 Μονάδα κάμψης:
Μέγιστη δύναμη κάμψης:500KN,

Μέγιστο πλάτος κάμψης:260mm
Μέγιστο πάχος κάμψης:16mm
4.Διαστάσεις μηχανής:1925*1560*1490
5.Βάρος μηχανής:2000 κιλά

Λεπτομέρειες προϊόντος

Το μηχάνημα bender bar bar είναι κυρίως τροφοδοτείται από ένα υδραυλικό σύστημα και χρησιμοποιεί διάφορες μήτρες και κόπτες για να επεξεργαστεί το busbar. Για παράδειγμα, κατά τη διάτμηση, το υδραυλικό σύστημα οδηγεί τον κόπτη διάτμησης για να κινηθεί προς τα πάνω και προς τα κάτω για να κόψει το busbar. Κατά τη διάτρηση, η υδραυλική δύναμη κάνει τη διάτρηση μια τρύπα στο busbar. Όταν κάμπτονται, η υδραυλική συσκευή ωθεί τη λεωφόρο στο κάμψη για να λυγίσει.

1.ηλεκτρικό κιβώτιο ελέγχου

Το σύστημα χρησιμοποιεί το Siemens plc, το πλήρες σύνολο ηλεκτρικών αξεσουάρ Siemens, αποτρέποντας αποτελεσματικά τις ζημιές στις ηλεκτρικές συσκευές του συστήματος

2. Φέρας

Η μονάδα διάτμησης είναι κατασκευασμένη από χυτοσίδηρο και διαθέτει ένα πυκνό μεσαίο σταυρό, το οποίο είναι πιο ανθεκτικό. Το μαχαίρι διάτμησης χρησιμοποιείται και η άκρη διάτμησης είναι ομαλή, χωρίς κατάρρευση και όμορφη εμφάνιση.

Διάτρηση

Η μονάδα διάτρησης υιοθετεί μια οδοντωτή ολοκληρωμένη δομή πυργίσκων έξι-die, η οποία εξασφαλίζει την απόλυτη κεντραρίσματα των ανώτερων και χαμηλότερων πεθαίνουν, η καλή ορατότητα, η υψηλή αντοχή και οι εργαζόμενοι δεν χρειάζεται να αλλάζουν τις μήτρες συχνά.

Κάμψη

Το μηχάνημα κάμψης υιοθετεί έναν ανεξάρτητο πάγκο εργασίας, η κλειστή κάμψη έχει υψηλότερη ακρίβεια, έλεγχο οθόνης αφής και ταχύτερη απόδοση.

Κάθε μούχλα μονάδας

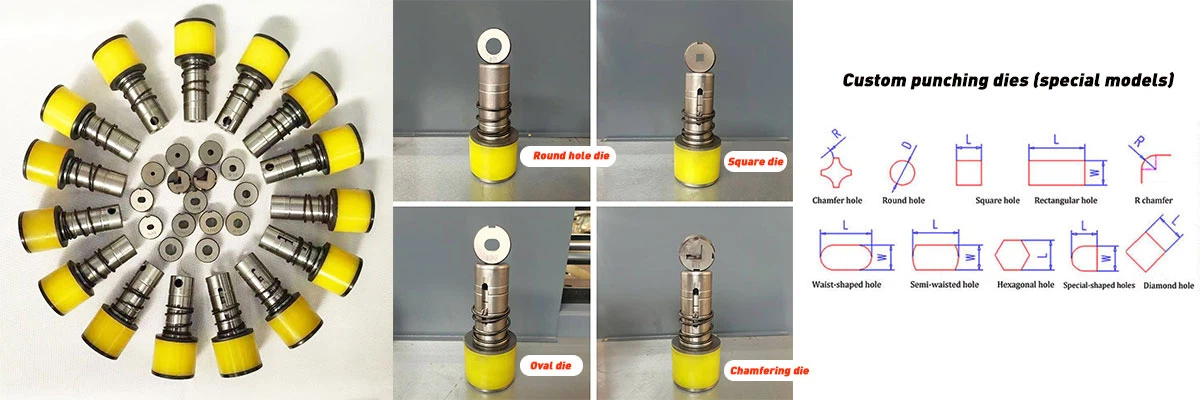

Διάτρηση Die:Μπορεί να διαρρέει διάφορες προδιαγραφές οπών, όπως στρογγυλές τρύπες και τρύπες σε σχήμα μέσης.

Punching die

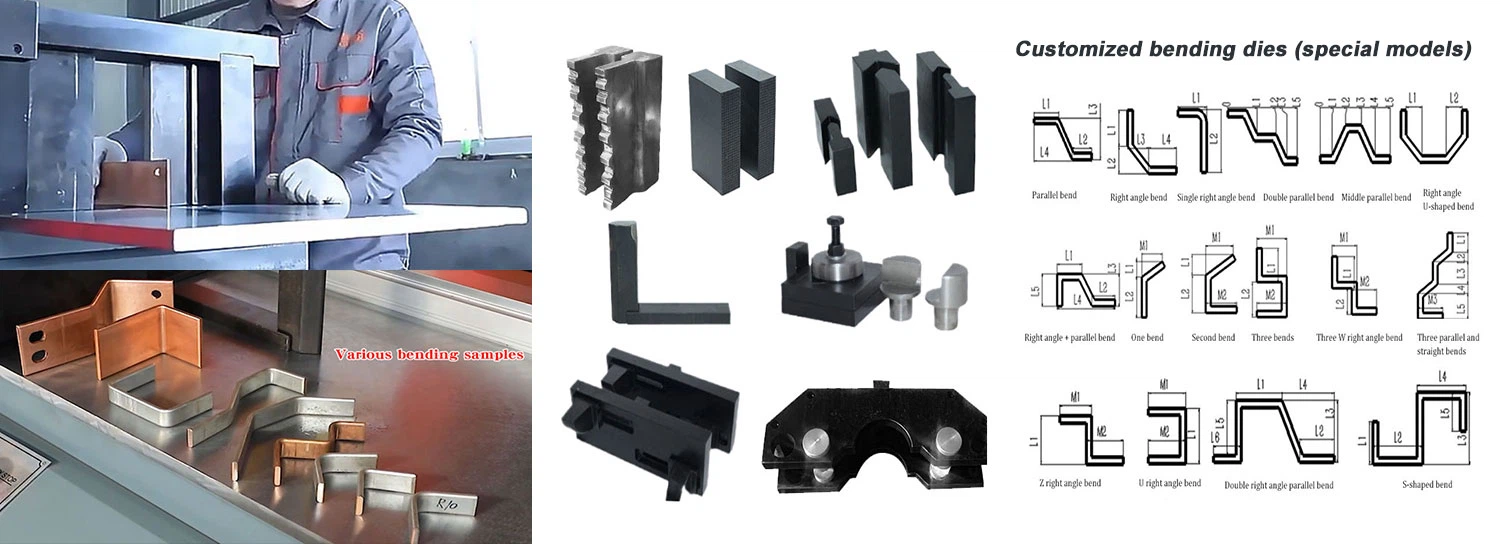

Κάμψη Die:Μπορεί να συνειδητοποιήσει διάφορες μεθόδους κάμψης, όπως επίπεδη κάμψη, κατακόρυφη κάμψη, ανάγλυφη, ισοπέδωση, συστροφή κ.λπ. και ειδικά μοντέλα μπορούν να προσαρμοστούν.

Bending mold
